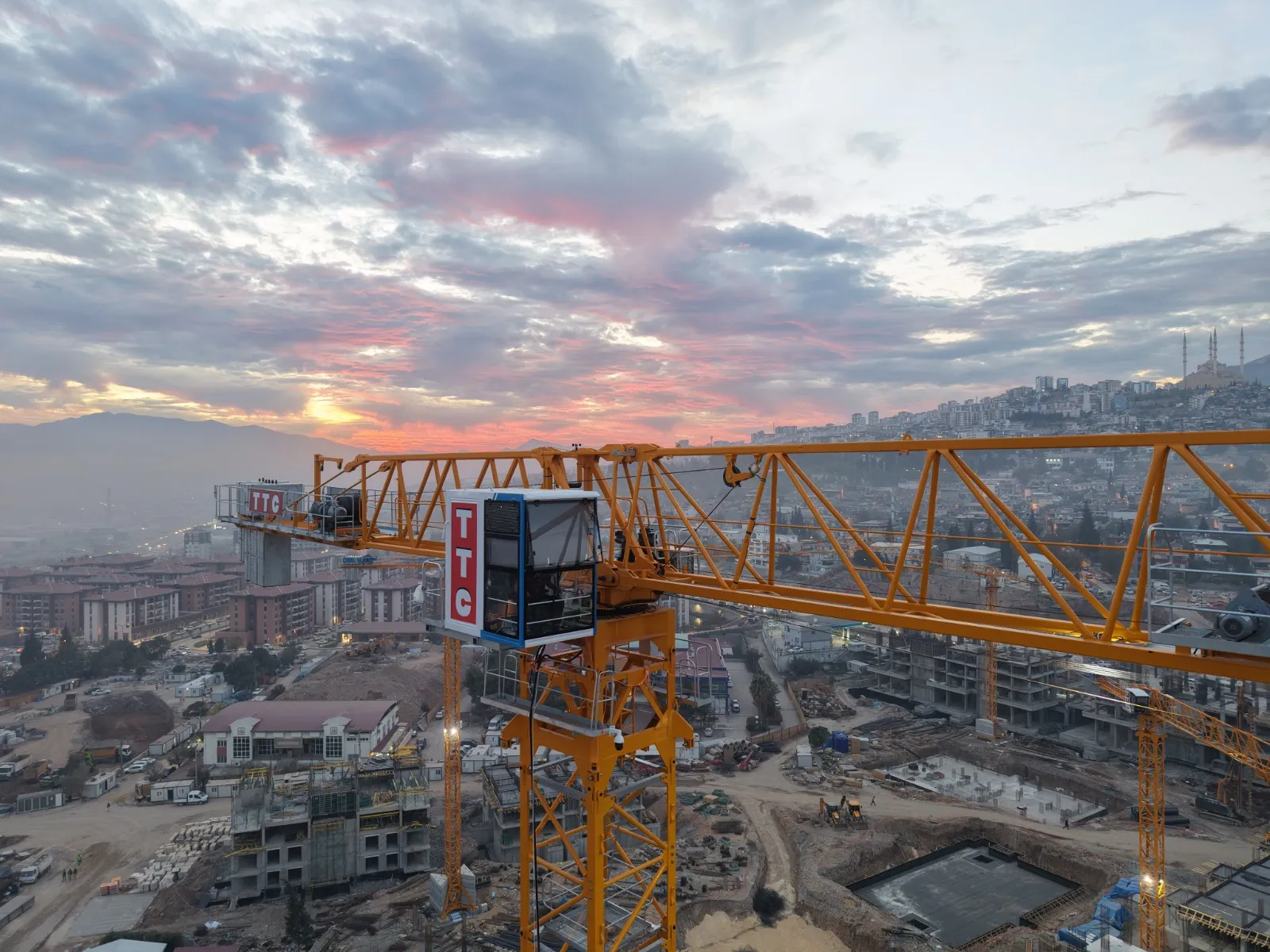

Flat Top
TTC 6518
TOKİ genel toplu konut projeleri için ideal 10 tonluk flat-top kule vinç. Uygun kapasite ve geniş erişim alanı ile standart konut projelerinin en çok tercih edilen modeli.
Kurulum Yükseklikleri
L46A1
KonfigürasyonuŞaseli Kurulum
Bom Altı52.6m
Kanca Altı50.6m
Statik (Ankarajlı)
Bom Altı54.1m
Kanca Altı52.1m
Detaylı Yük Diyagramı
Resmi Katalog VerisiMühendislerimiz, projenizin rüzgar yükü, zemin etüdü ve bina yapısına göre en doğru konfigürasyonu belirlemek için hazırdır. Aşağıdaki veriler standart kurulumlar içindir.
| Bom | Fall | R(Cmax) | Cmax | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65m | 2 | 15.5 | 10 | 10 | 7.54 | 5.85 | 4.73 | 3.92 | 3.32 | 2.85 | 2.48 | 2.17 | 1.92 | 1.7 |
4 | 29 | 5 | 5 | 5 | 5 | 4.83 | 4.02 | 3.42 | 2.95 | 2.58 | 2.27 | 2.02 | 1.8 | |
| 60m | 2 | 16 | 10 | 10 | 7.85 | 6.12 | 4.97 | 4.15 | 3.54 | 3.06 | 2.67 | 2.36 | 2.1 | |
4 | 30.4 | 5 | 5 | 5 | 5 | 5 | 4.25 | 3.64 | 3.16 | 2.77 | 2.46 | 2.2 | ||
| 55m | 2 | 16.3 | 10 | 10 | 8 | 6.24 | 5.07 | 4.23 | 3.6 | 3.11 | 2.72 | 2.4 | ||
4 | 30.9 | 5 | 5 | 5 | 5 | 5 | 4.33 | 3.7 | 3.21 | 2.82 | 2.5 | |||
| 50m | 2 | 16.7 | 10 | 10 | 8.21 | 6.41 | 5.2 | 4.35 | 3.7 | 3.2 | 2.8 | |||
4 | 31.6 | 5 | 5 | 5 | 5 | 5 | 4.45 | 3.8 | 3.3 | 2.9 | ||||
| 45m | 2 | 18 | 10 | 10 | 8.92 | 6.97 | 5.67 | 4.74 | 4.04 | 3.5 | ||||
4 | 34 | 5 | 5 | 5 | 5 | 5 | 4.84 | 4.14 | 3.6 | |||||
| 40m | 2 | 19 | 10 | 10 | 9.45 | 7.35 | 5.95 | 4.95 | 4.2 | |||||
4 | 35.3 | 5 | 5 | 5 | 5 | 5 | 5 | 4.3 | ||||||
| 35m | 2 | 18.3 | 10 | 10 | 9.07 | 7.08 | 5.75 | 4.8 | ||||||
4 | 34.4 | 5 | 5 | 5 | 5 | 5 | 4.9 | |||||||
| 30m | 2 | 18.3 | 10 | 10 | 9.06 | 7.04 | 5.7 | |||||||
4 | 30 | 5 | 5 | 5 | 5 | 5 |
2'li Donatı (2-Fall)
4'lü Donatı (4-Fall)
8'li Donatı (8-Fall)
Bom Konfigürasyonu
Counter Jib15.5m
Max Jib66.595m
Segments8
Segment Konfigürasyonları
15.5m
10m
1
10m
2
10m
3
5m
4
5m
5
10m
6
5m
7
5m
8
66.595m
1
2
3
4
5
6
7
8
65m
1
2
3
4
5
6
7
60m
1
2
3
4
5
6
8
55m
1
2
3
4
5
6
50m
1
2
3
4
5
45m
1
2
3
4
6
40m
1
2
3
4
35m
1
2
3
30m
Kule Yükseklikleri (1.6mx1.6mx3.0m):
Lv1:11.6m
Lv2:14.6m
Lv3:17.6m
Lv4:20.6m
Lv5:23.6m
Lv6:26.6m
...+850m: 50.6m
Kullanılan Segment
Kullanılmayan Segment
Mekanizma Özellikleri (10t)
| İsim | Model | Hız 1 | Yük 1 | Hız 2 | Yük 2 | Motor |
|---|---|---|---|---|---|---|
| Hoisting 10t | 45LFV25 | 0-80 | 2.5t | 0-40 | 5t | 45 |
| Trolleying | 4JXF4A | 0-58m/min | - | - | - | 4.0 |
| Slewing | RVF5.5 | 0-0.6rpm | - | - | - | 5.5x2 |
| Travelling | SB41-1.6m:RT443 | 0-25m/min | - | - | - | 5.2x2 |
Güç: 380v (±10%)/50Hz
Toplam: 30LFV20:45KW / 45LFV25:60KW
Kule Bölümleri (1.6mx1.6mx3.0m)
Lv111.6m
Lv214.6m
Lv317.6m
Lv420.6m
Lv523.6m
Lv626.6m
Lv729.6m
Lv832.6m
Lv935.6m
Lv1038.6m
Lv1141.6m
Lv1244.6m
Lv1347.6m
Lv1450.6m
Temel Ağırlıkları (ton)
F1: 81t / 91t
Ankraj Bilgileri
Mast1.6mx1.6m
A50.6m
B42.3m
C64.3m
H (Max)194.6m
TTC 6518
